n8n部署及实现ai自动化生成产品图

2026-03-12

本文将详细复盘如何在一台独立的虚拟专用服务器（VPS）上从零部署开源自动化平台 n8n，并解决反向代理导致的前端失联问题。同时，本文将完整拆解一个典型的“AI 自动化流水线”的业务需求，涵盖第三方大语言模型 API 的配置、视觉模型的接入、底层数据格式转换，以及 Google Workspace 生态的 OAuth 2.0 授权集成。

一、 业务需求分析与系统架构设计

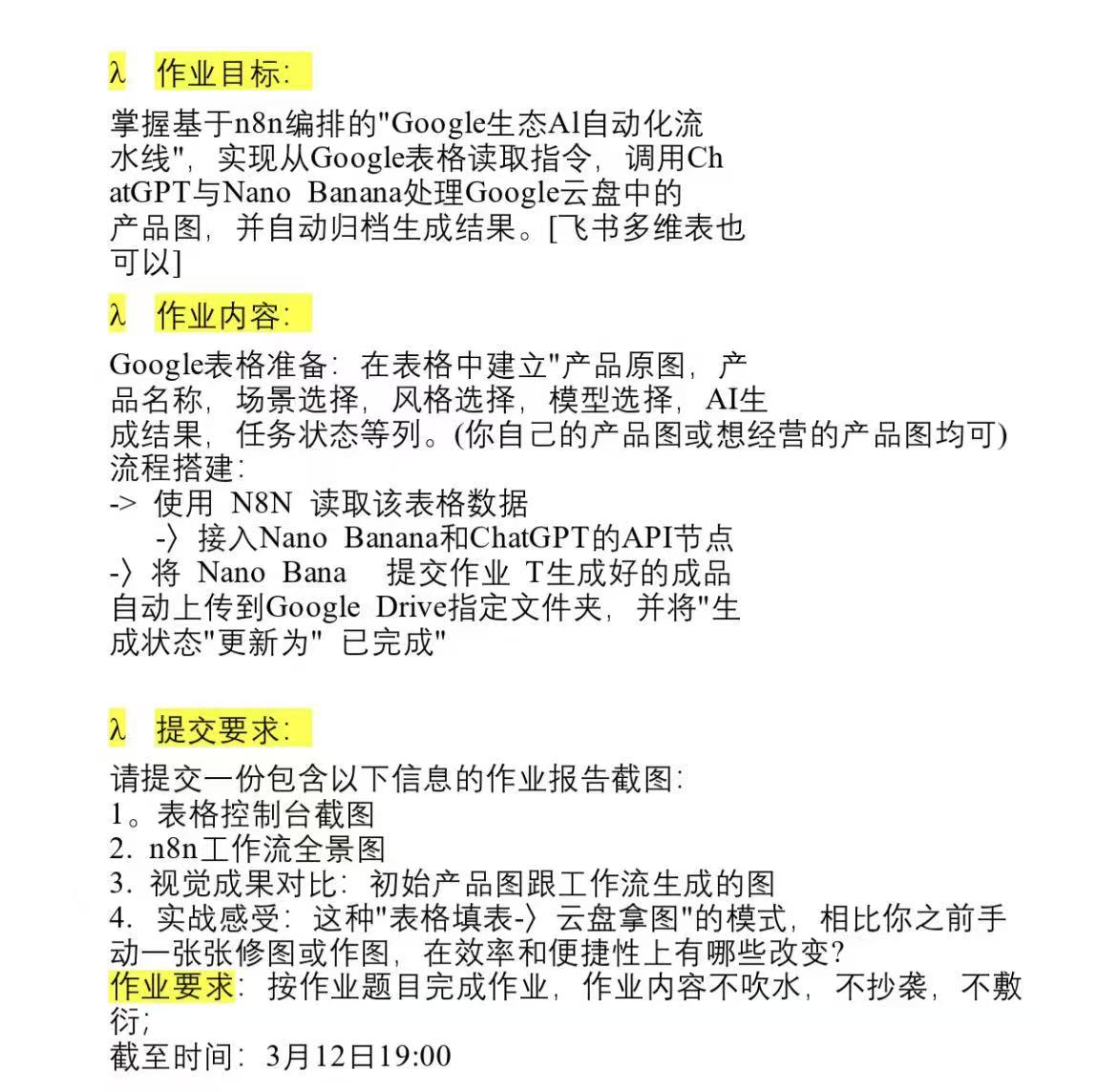

在着手搭建节点之前，必须对业务需求进行工程化拆解。本次任务的核心目标是：实现对非结构化/半结构化需求的处理，并自动化产出数字资产。

业务流程拆解（ETL 逻辑）：

  1. 数据提取 (Extract)：从 Google Sheets 定向读取状态为“待处理”的源数据（包含简短的中文产品描述与场景要求）。

  2. 数据转换 (Transform)：

    • 语义重构：接入大语言模型（LLM），将非标的中文需求转化为符合机器视觉模型规范的专业英文提示词（Prompt）。

    • 资产生成：调用 Google Gemini 图像生成 API，基于英文提示词渲染图像。

    • 格式清洗：拦截 API 返回的 Base64 文本数据，在 Node.js 运行时层将其解码为标准的二进制文件流。

  3. 数据加载 (Load)：

    • 资产落盘：将二进制图片文件推送到 Google Drive 对象存储池，并获取具有公共访问权限的 URL。

    • 状态回写：利用数据寻址穿透技术，将生成的 URL 映射回源 Google Sheets 的对应行，并将任务状态变更为“已完成”，形成事务闭环。

二、 核心基础设施部署 (VPS 环境)

为保证数据的独立性与可控性，我们选择在 VPS 上基于 Docker 容器化部署 n8n。

2.1 容器化部署方案

在服务器端创建 docker-compose.yml 文件，定义 n8n 服务：

version: '3.8'

services:
  n8n:
    image: docker.n8n.io/n8nio/n8n
    restart: always
    ports:
      - "5678:5678"
    environment:
      - N8N_HOST=n8n.yourdomain.com
      - N8N_PORT=5678
      - N8N_PROTOCOL=https
      - NODE_ENV=production
      - WEBHOOK_URL=https://n8n.yourdomain.com/
      - GENERIC_TIMEZONE=Asia/Shanghai
    volumes:
      - n8n_data:/home/node/.n8n

volumes:
  n8n_data:

执行 docker-compose up -d 启动服务。

2.2 故障排查：Nginx 反向代理与 WebSocket 失联问题

现象描述：通过域名（Nginx 代理）访问 n8n 面板时，经常出现“Connection lost”提示，且在执行工作流时，节点状态无法实时变绿更新，必须手动刷新页面。 根因分析：n8n 的前端 UI 强依赖 WebSocket 协议与后端保持长连接，以推送实时执行日志和节点状态。默认的 Nginx 反向代理配置仅转发 HTTP 请求，未升级协议，导致 WebSocket 连接被阻断。 解决方案：在 Nginx 的配置文件（或虚拟主机配置）中，显式声明协议升级标头。

server {
    listen 443 ssl;
    server_name n8n.yourdomain.com;

    # SSL 配置略...

    location / {
        proxy_pass http://127.0.0.1:5678;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;

        # 核心修复：开启 WebSocket 代理支持
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection "upgrade";

        # 延长超时时间，避免长任务被 Nginx 强行切断
        proxy_read_timeout 7200s;
        proxy_send_timeout 7200s;
    }
}

重载 Nginx 配置 (nginx -s reload) 后，失联问题即可彻底解决。

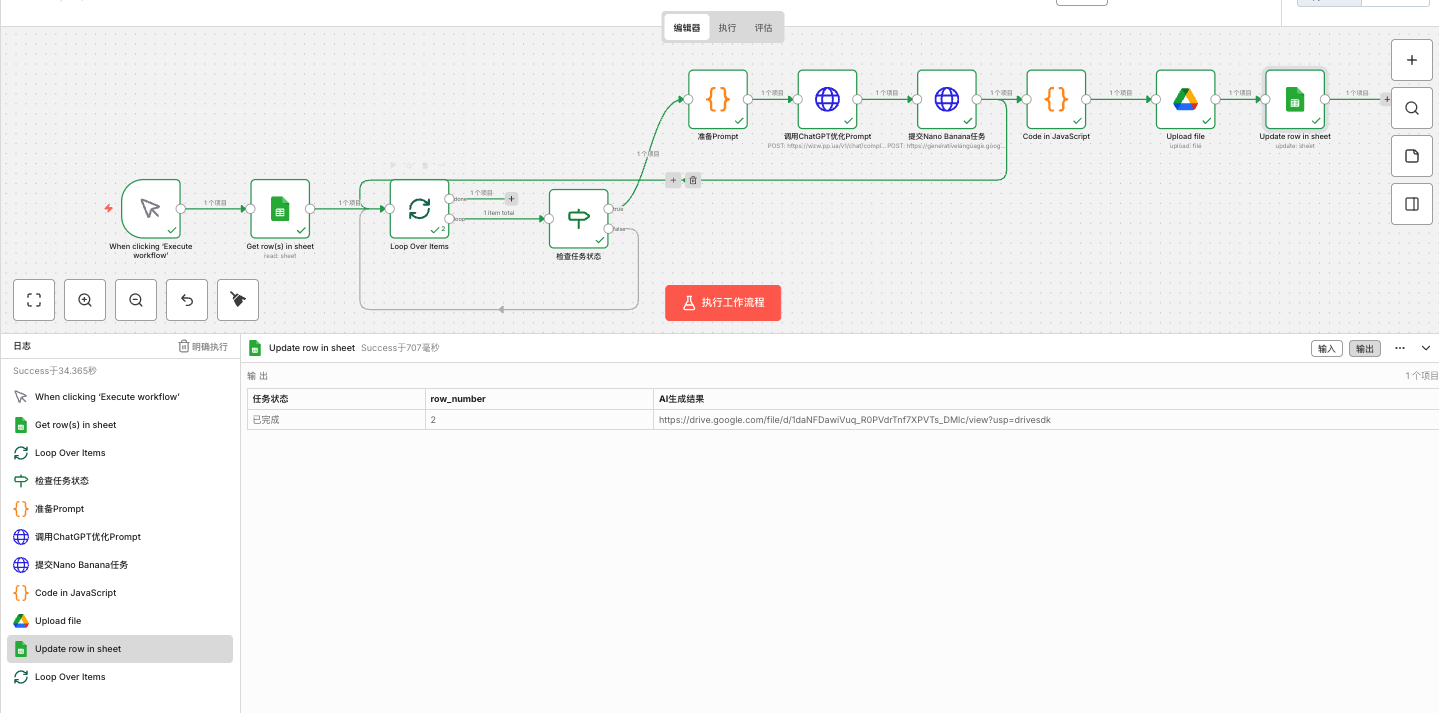

三、 工作流节点配置与 API 集成实战

3.1 接入第三方 LLM 代理平台 (HTTP Request)

由于直接调用 OpenAI 等官方接口存在网络或计费壁垒，通常采用第三方中转 API。

  • 节点类型：HTTP Request

  • 请求方法：POST

  • 鉴权配置：选择 Generic Credential Type -> Header Auth，设置 Name 为 Authorization，Value 为 Bearer YOUR_PROXY_API_KEY。

  • 数据载荷 (Payload)：必须选择 JSON 格式，并开启表达式（Expression）以注入动态变量。避免直接在键值对界面操作引发的转义错误。

{
  "model": "gpt-5.2",
  "messages": [
    {
      "role": "user",
      "content": "请将以下原始产品要求，转化为专业的英文图像生成 Prompt，仅返回纯英文文本：{{ $json.composedPrompt }}"
    }
  ]
}

3.2 接入 Google Gemini 视觉模型

通过 Google AI Studio 获取 API 密钥，调用底层大模型进行图像渲染。

  • 端点 URL：https://generativelanguage.googleapis.com/v1beta/models/gemini-3.1-flash-image-preview:generateContent

  • Header 参数：x-goog-api-key : YOUR_GEMINI_API_KEY

  • 动态载荷配置：提取上一个 HTTP 节点返回的英文文本作为输入。

{
  "contents": [
    {
      "parts": [
        {
          "text": "{{ $json.choices[0].message.content }}"
        }
      ]
    }
  ]
}

3.3 数据流转换：Base64 至 Binary

RESTful API 无法直接传输文件实体，Gemini API 返回的图像载荷为 Base64 编码的字符串。需通过 Code 节点执行原生 JavaScript 进行流转换。

// 提取深层嵌套的 Base64 字符串
const base64Image = $input.first().json.candidates[0].content.parts[0].inlineData.data;

// 调用 Node.js 底层 Buffer 模块解码
const binaryData = Buffer.from(base64Image, 'base64');

// 按照 n8n 的底层数据结构规范输出
return {
  json: $input.first().json,
  binary: {
    data: {
      data: binaryData.toString('base64'),
      mimeType: 'image/jpeg',
      fileName: 'generated_image.jpg'
    }
  }
};

3.4 对象存储配置与 OAuth 2.0 鉴权排雷

在使用 Google Drive 节点执行 Upload file 操作时，极易遭遇 HTTP 403 storageQuotaExceeded 错误。

  • 故障机制：如果使用 Google Cloud Service Account（服务账号 JSON 凭证）进行鉴权，由于 Google Workspace 并不为服务账号分配网盘存储配额（0 KB），上传操作会被强制拒绝。

  • 架构级修复方案：全面转向 OAuth 2.0 Authorization Code Flow。

    1. 在 GCP 控制台中，创建类型为 Web application 的 OAuth Client ID。

    2. 将 n8n 面板提供的 Callback URL 填入重定向白名单。

    3. 在 n8n 中使用该凭证，通过个人/企业主体 Google 账号进行网页端交互授权，从而使用具有实际存储配额的主体网盘空间。

3.5 事务回写与上下文穿透寻址

最后一步为使用 Google Sheets 节点更新源表。

  • 技术难点 (Context Loss)：n8n 的数据结构是线性覆盖的。历经网络请求、代码转换、文件上传等多个节点后，初始节点提取的行号（row_number）已从当前的 JSON 上下文中丢失。若直接更新，系统将报出索引为空的致命错误。

  • 解决方案：利用 n8n 的跨节点寻址语法，直接穿透当前作用域，读取工作流前端的历史执行记录。

在 row_number 字段开启表达式，输入：

{{ $('Get row(s) in sheet').item.json.row_number }}

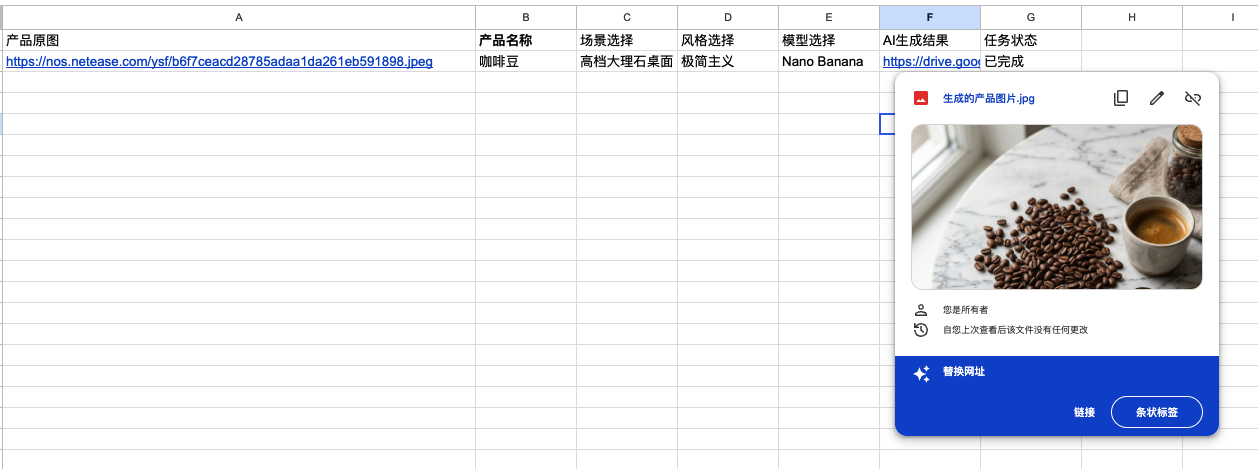

随后更新目标列的状态值为“已完成”，并填入 $json.webViewLink，至此，整套自动化工作流闭环完成。

结语

通过梳理上述部署与配置流程，验证了无代码/低代码平台在处理复杂 API 编排与异构系统集成时的强大工程能力。合理的异常捕获、正确的鉴权协议选择以及对数据流传输机制的深刻理解，是确保自动化流水线具备高可用性的关键。
